उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन में निर्मित
ब्रांड नाम: SHENGHONG
प्रमाणन: ISO
मॉडल संख्या: एलबीएनएक्स
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: get lastest price
पैकेजिंग विवरण: प्लास्टिक का पत्रा
प्रसव के समय: जमा करने के 15-20 दिन बाद
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
मानक अनुभाग की लंबाई: |
4 मी |
भर क्षमता: |
50 केएन |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
टाइप: |
एल्युमिनियम इनर सस्पेंडेड जिन पोल |
आवेदन पत्र: |
ट्रांसमिशन लाइन टावर का निर्माण |
क्रॉस सेक्शन: |
500x500 मिमी |
मानक अनुभाग की लंबाई: |
4 मी |
भर क्षमता: |
50 केएन |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
टाइप: |
एल्युमिनियम इनर सस्पेंडेड जिन पोल |
आवेदन पत्र: |
ट्रांसमिशन लाइन टावर का निर्माण |
क्रॉस सेक्शन: |
500x500 मिमी |

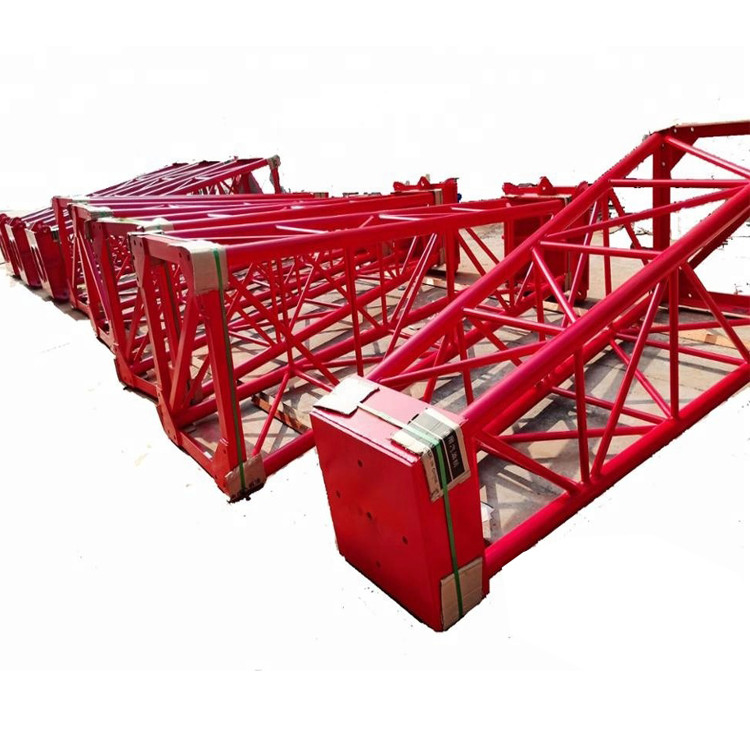

टॉवर निर्माण के लिए 50kN ट्रांसमिशन लाइन निर्माण उपकरण हेरिंगबोन स्टील जिन पोल
विवरण:
जिन पोल एक प्रकार का उठाने वाला उपकरण है जो ट्रांसमिशन लाइनों के निर्माण में लोड-असर संरचना से जुड़ी रस्सियों को खींचने के लिए पीस, चरखी, ट्रैक्टर और अन्य ड्राइविंग तंत्र के माध्यम से उठा सकता है, स्थानांतरित कर सकता है, डंडे, टावर और सामान स्थापित कर सकता है।जिन पोल के मुख्य संरचनात्मक रूप सिंगल होल्डिंग पोल, हेरिंगबोन होल्डिंग पोल, रॉकर आर्म होल्डिंग पोल, फ्लैट आर्म होल्डिंग पोल और संयुक्त होल्डिंग पोल हैं।एल्युमीनियम होल्डिंग रॉड की मुख्य और सहायक सामग्री के लिए कम से कम 2A12 (T4 स्टेट) के साथ कठोर एल्यूमीनियम मिश्र धातु का उपयोग किया जाता है, और स्टील होल्डिंग रॉड की मुख्य और सहायक सामग्री के लिए कम से कम Q345B के साथ मिश्र धातु स्टील का उपयोग किया जाता है।
विशेषता:
ट्रांसमिशन और डिस्ट्रीब्यूशन लाइन इंजीनियरिंग, स्लिंग टावर सामग्री, पोजीशनिंग पुली सेट उपयोग के लिए उपयोग किए जाने के दौरान।सिंगल-आर्म स्टाइल अपनाएं, दिशा प्रतिबंध से मुक्त, सुविधा का उपयोग करें।मुख्य सामग्री समकोण एल्यूमीनियम टाइटेनियम मिश्र धातु अनुभाग को गोद लेती है, कीलक संयुक्त बनाती है, पोर्टेबल और टिकाऊ होती है।
हेरिंगबोन स्टील जिन पोल के पैरामीटर
| उत्पाद मॉडल | जेडबी-आर-16/275/50 | जेडबी-आर-16/350/60 |
| धारा चौड़ाई (मिमी) | 275×275 | 350 × 350 |
| अंत चौड़ाई (मिमी) | 145×145 | 210×210 |
| जिन पोल की लंबाई (एम) | 16×2 | 16×2 |
| रेटेड भारोत्तोलन भार (केएन) | 50 | 60 |
| मानक खंड लंबाई (एम) | 4 | 4 |
| मुख्य सामग्री की विशिष्टता (मिमी) | φ45 × 4 | ∠63×6 |
| सहायक सामग्री (मिमी) की विशिष्टता | φ20×2.5 | ∠40×4 |
| निकला हुआ किनारा सतह मुख्य सामग्री (मिमी) की विशिष्टता | ∠56×5 | ∠63×6 |
| निकला हुआ किनारा कनेक्शन बोल्ट की विशिष्टता | M16/(4×2) | M16/(4×3) |
| निकला हुआ किनारा बोल्ट (मिमी) की केंद्र दूरी | एल1=280,एल2=189 | एल1=277,एल2=198 |
एल्यूमीनियम आंतरिक निलंबन जिन पोल के पैरामीटर
स्टील आंतरिक निलंबन जिन पोल के पैरामीटर
एल्यूमीनियम आंतरिक निलंबन जिन पोल के पैरामीटर
